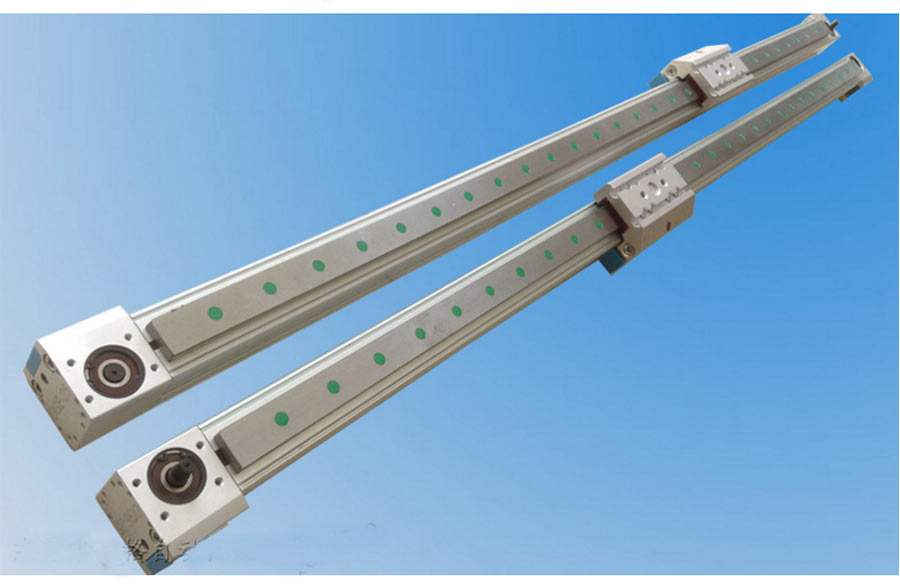

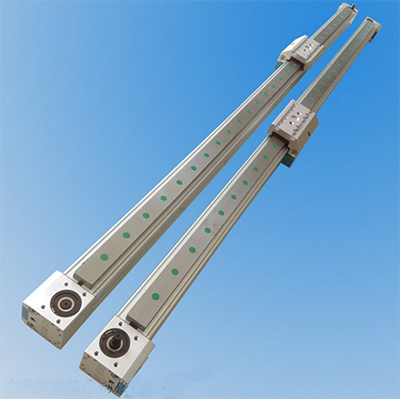

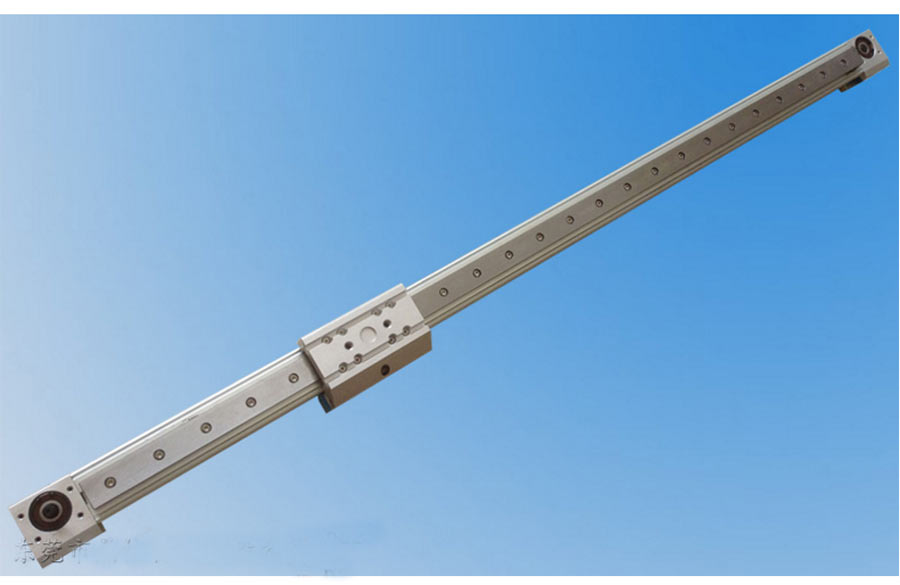

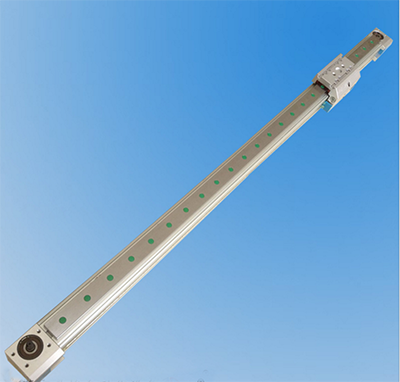

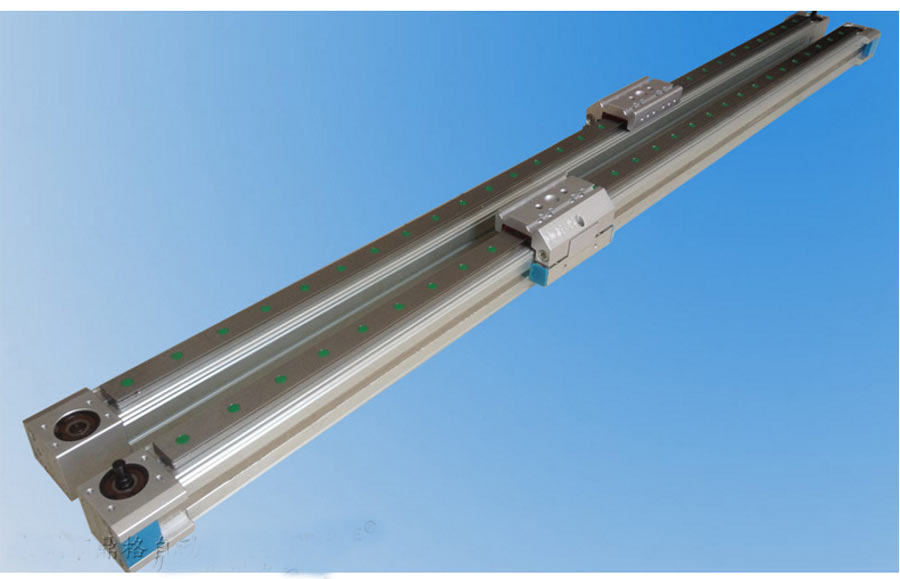

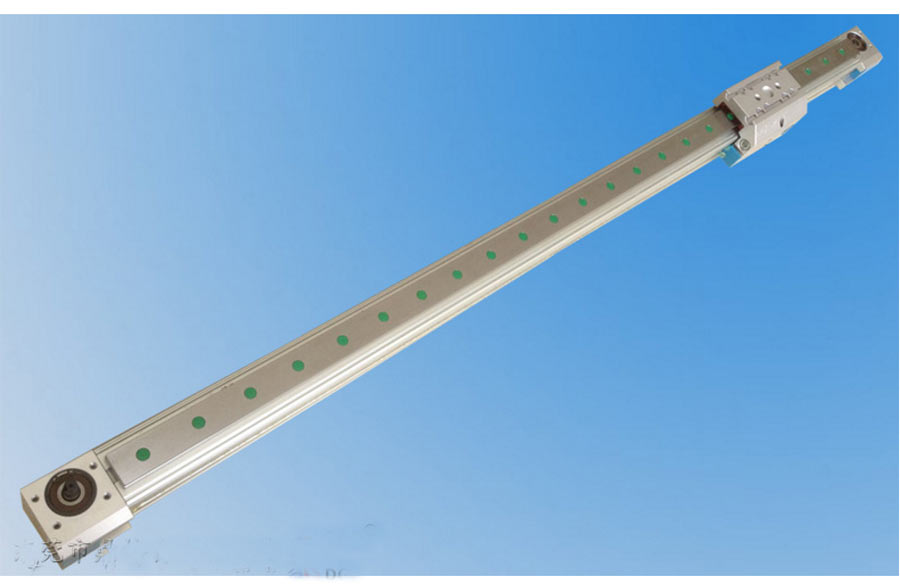

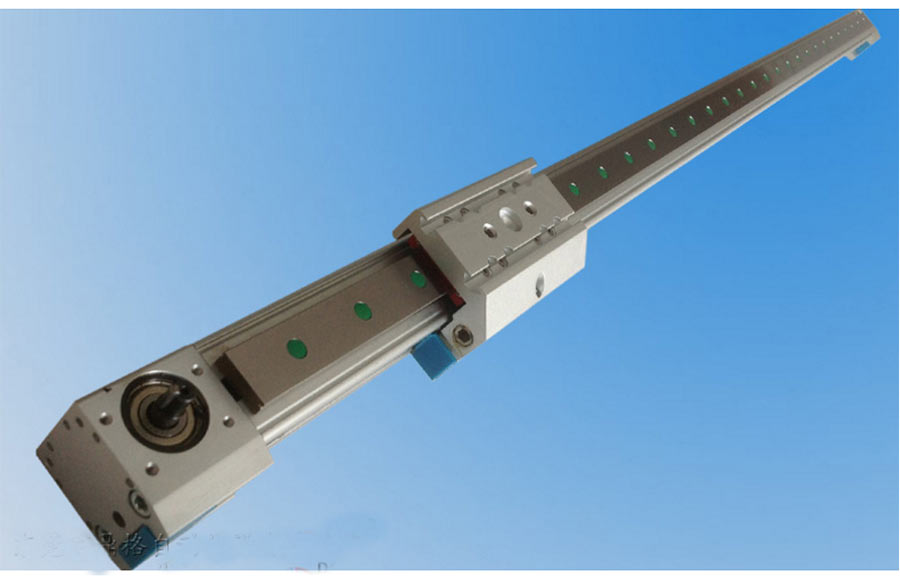

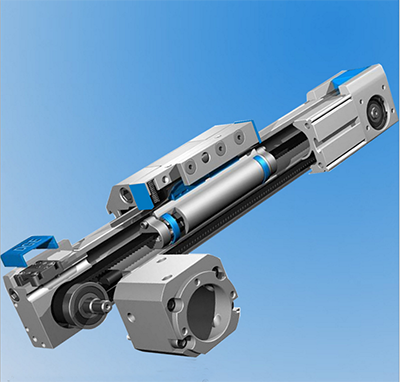

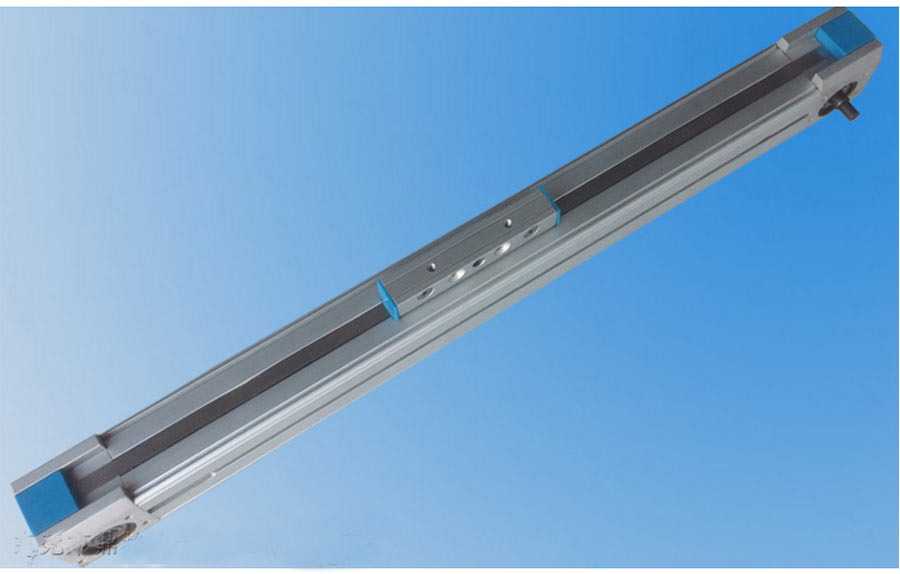

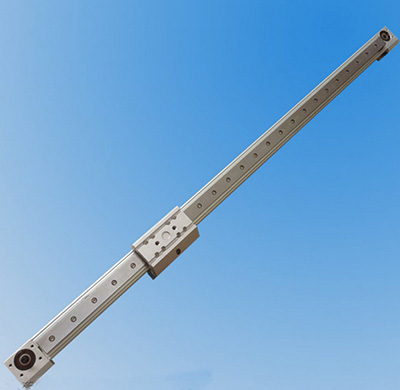

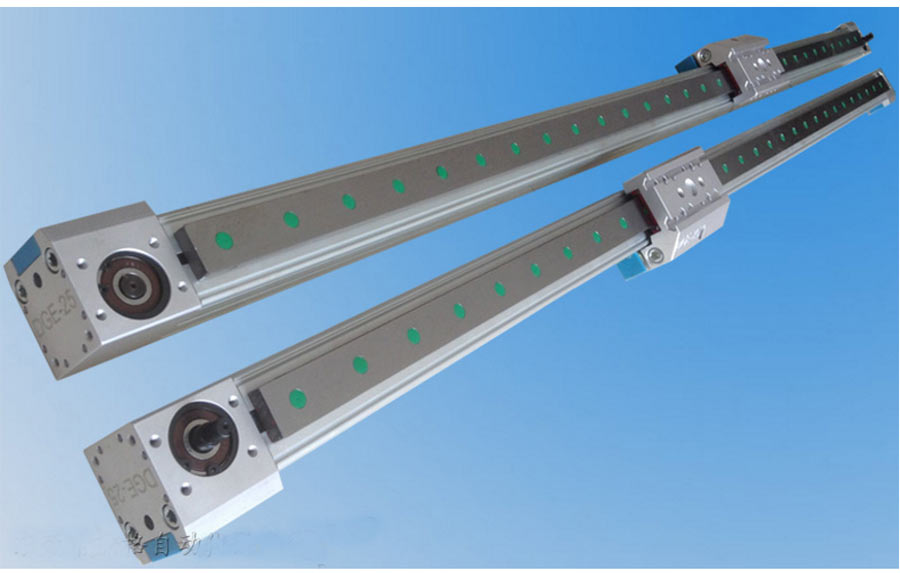

DGE25同步帶直線滑臺，缸筒型材45*45mm,有效行程100mm-4000mm， 負載能力1kg-0kg，傳動精度±0.1mm（行程1米以?xún)?nèi)的精度），最高傳動速度3m/s（加減速時間200毫秒=0.2秒），同步輪21齒， 同步帶寬15mm,同步帶導程3M，同步輪轉一圈63mm,同步輪出軸Φ8mm，總長度=（有效行程+372mm），重量KG=2.25+0.48×行程 （如1000=0.48×10）+0.71+0.53，相關配件：上銀直線導軌，美國蓋茨同步帶，NSK防水防塵軸承，垂直使用不建議客戶選用同步帶，會 降低同步帶的使用壽命，可單軸使用也可多軸組合使用,可根據客戶行程要求設計定制.
|
DGE-25-TB-MG（加強型） |
標準產品 |
|
|
馬力輸出（W） |
100W 200W 400W 220V |
|
|
額定扭矩N.m |
5.2 |
|
|
傳動方式 |
皮帶 |
|
|
重復定位精度 |
±0.1 |
|
|
皮帶規格 |
15 |
|
|
皮帶導程pitch（mm） |
3M |
|
|
最高速度（mm/sec） |
3000 |
|
|
最大搬運 重量（KG） |
水平使用 |
30 |
|
垂直使用 |
10 |
|
|
有效行程 |
1～4000 |
|
|
Senor感應器 |
+ LS ,－LS ,HOME ,axisv |
|
